Uvod u proizvod

Preciznost počinje s navođenjem

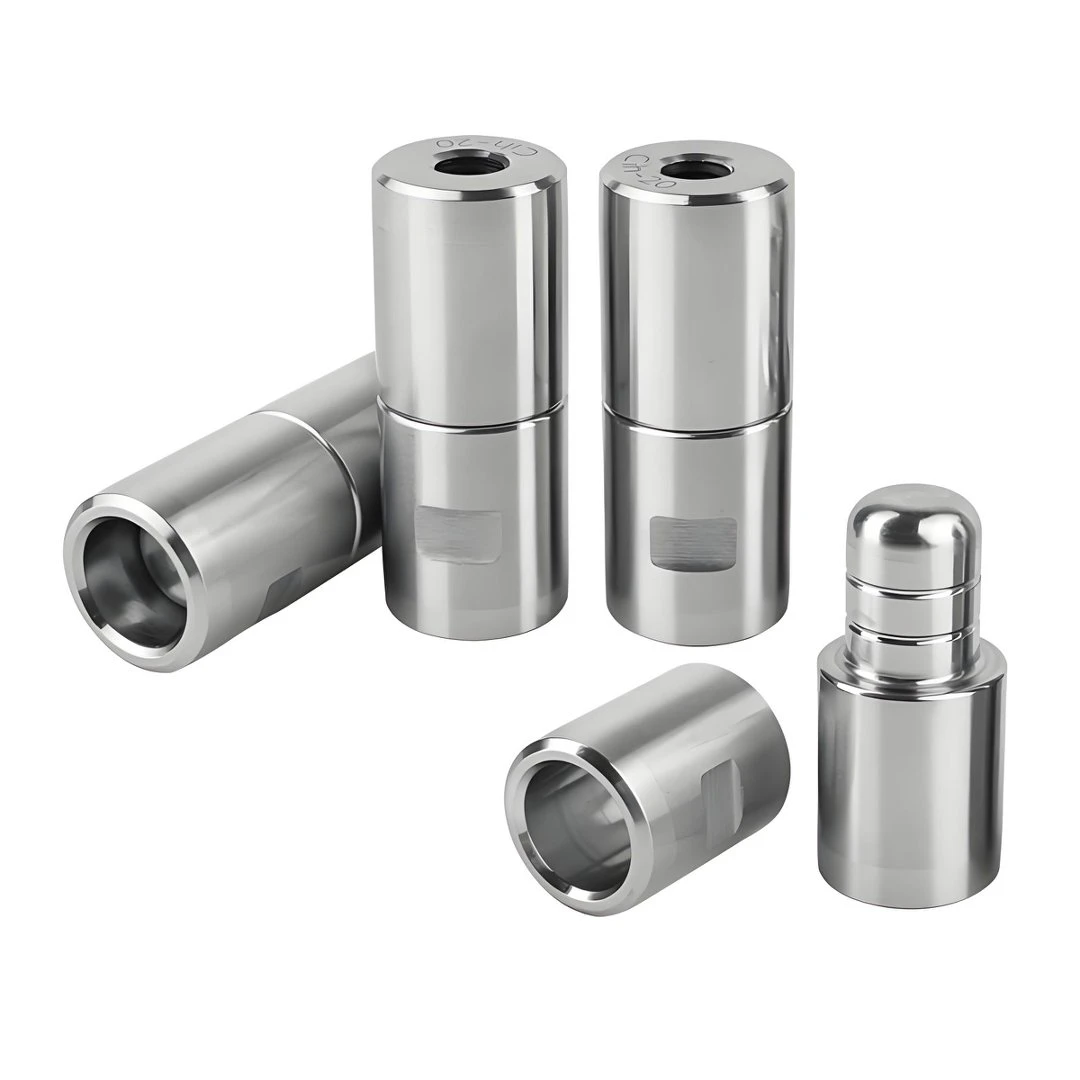

Komponente vodilice kalupa temelj su preciznosti kalupa. Kada se kalup zatvori, gornja i donja polovica moraju se savršeno poravnati. Svako odstupanje uzrokuje bljesak na dijelovima, zaglavljene igle za izbacivanje i skraćivanje vijeka trajanja kalupa. Naš proizvod rješava problem poravnanja. Koristimo ležajni čelik GCr15 za klinove za vođenje i čahure za vođenje. Ovaj materijal nudi visoku tvrdoću i izvrsnu otpornost na habanje. Primjenjujemo vakuumsku toplinsku obradu. Tvrdoća doseže HRC 60 ili više. Također vršimo dubinski kriogeni tretman. Time se stabiliziraju dimenzije i sprječava deformacija. Vanjski promjer klina za vođenje i unutarnja rupa čahure podvrgnuti su preciznom brušenju i superfiniširanju. Hrapavost površine doseže Ra Manje od ili jednako 0,2 μm. To stvara površinu sličnu zrcalu-s malim trenjem.

Napredne opcije čahura za posebne potrebe

Osim standardnih vodilica i čahura, nudimo-samopodmazive čahure za naše komponente vođenja kalupa. Oni koriste poroznu broncu impregniranu PTFE-om ili grafitom. Ne trebaju dodatno ulje za-dugotrajno podmazivanje. Idealni su za-kalijepe velike brzine i čista okruženja. Nudimo i čahure za kuglične vodilice. Oni su savršeni za kalupe ultra-visoke-preciznosti i ultra{10}}velike-brzine. Oni pretvaraju trenje klizanja u trenje kotrljanja. To daje još veću preciznost i glatkije kretanje. Jednom smo napravili set klinova za vođenje i čahura za precizni kalup za ubrizgavanje s 20-udubina. Kupac je zahtijevao da se svaka šupljina dosljedno poravna. Kontrolirali smo vanjski promjer i zaobljenost nakon presovanja. Kalup je radio tri godine sa stabilnim poravnanjem.

Izdržljiv i pouzdan za duge proizvodne serije

Naše komponente vodiča za kalupe dizajnirane su za duge proizvodne serije. Dobre komponente vodiča održavaju glatki rad vašeg kalupa tijekom milijuna ciklusa. Nudimo i opcije kromiranja za dodatnu otpornost na habanje i zaštitu od hrđe. Naše metode inspekcije uključuju optičke projektore i veliku mjernu opremu. Provjeravamo tvrdoću svake serije. Naš IATF 16949 certifikat pokriva našu proizvodnju komponenti vodiča. Kada trebate pouzdano vođenje kalupa za kalupe za utiskivanje, ubrizgavanje ili-lijevanje pod pritiskom, isporučujemo. Naš tim pomaže vam odabrati pravu vrstu i odgovarati vašim specifičnim zahtjevima kalupa.

Tehnički parametri

Parametar	Tipična vrijednost/raspon
Materijal	GCr15 (čelik za ležajeve)
Toplinska obrada	Vakuumsko kaljenje + duboka kriogena obrada
Tvrdoća	HRC 60 ili više
Hrapavost površine	Ra Manje od ili jednako 0,2 μm (zrcalni stupanj)
Proces obrade	Precizno tokarenje, brušenje, superfiniširanje
Vrste čahura	Standardna čahura, samo{0}}podmazujuća čahura (PTFE/grafit), čahura s kugličnom vodilicom
Opcija premaza	Kromiranje (poboljšava otpornost na habanje i sprječava hrđu)
Metode inspekcije	Optički projektor, velika mjerna oprema, mjerač tvrdoće
